Titel: Aufbau eines Batteriepacks

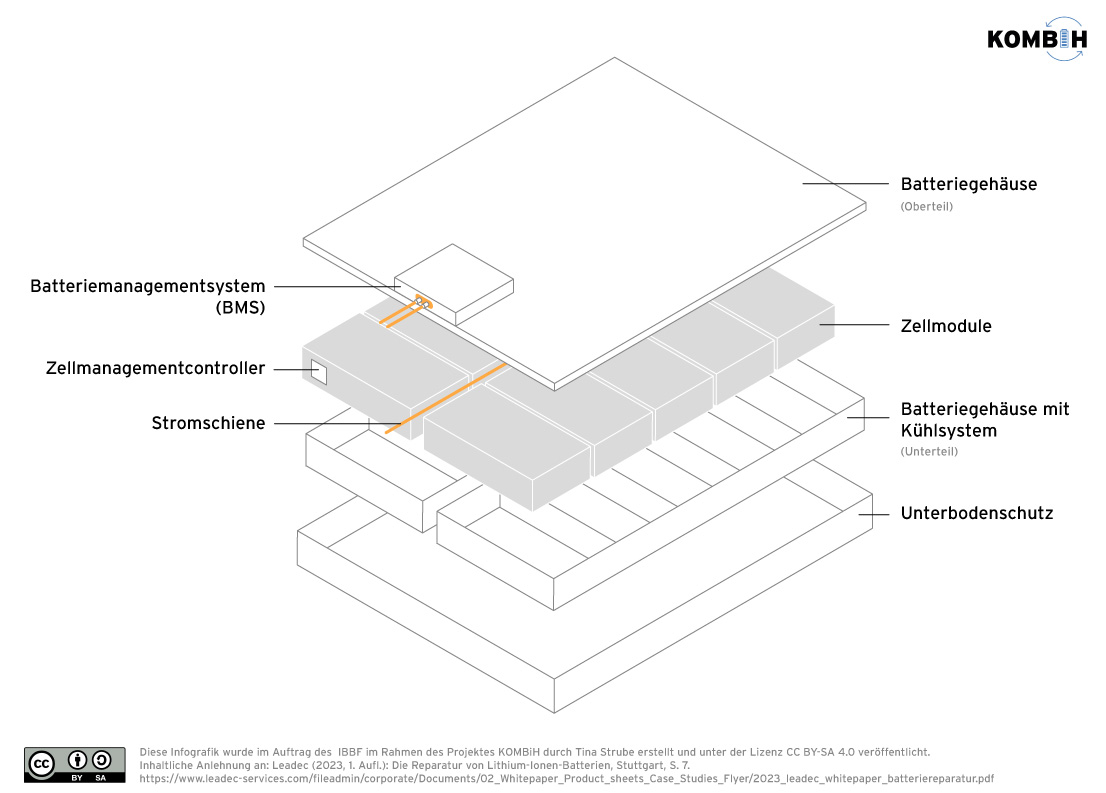

Beschreibung: Die Grafik zeigt den schematischen Aufbau eines Batteriepacks. Die einzelnen Komponenten sind übereinander angeordnet und beschriftet, um ihren jeweiligen Platz im Gesamtsystem zu verdeutlichen. Von unten nach oben besteht der Pack aus einem Unterbodenschutz, einem Batteriegehäuse mit integriertem Kühlsystem (Unterteil), den Zellmodulen mit Zellmanagementcontroller und Stromschiene sowie dem Batteriemanagementsystem (BMS). Den oberen Abschluss bildet das Batteriegehäuse.
Rechteinhaber: IBBF
Veröffentlichungsdatum: 9. März 2026
Nutzungsrechte / Lizenz: CC BY-SA 4.0
Mitwirkender: IBBF und Tina Strube
