Zelldesign: Zylindrisch

Titel
Zelldesign: Zylindrisch
Beschreibung

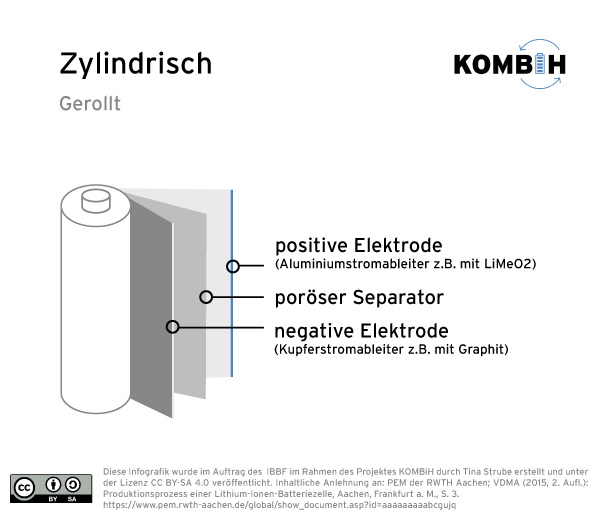

Die Grafik zeigt die zylindrische Bauform einer Batteriezelle, bei der die Elektrodenschichten gerollt und in ein zylindrisches Gehäuse eingebracht werden. Im Schnittbild sind die drei inneren Schichten beschriftet: die positive Elektrode (Aluminiumstromableiter, z.B. mit LiMeO2), der poröse Separator und die negative Elektrode (Kupferstromableiter, z.B. mit Graphit).
